MacOS 로컬 환경에서 Docker Redis Cluster 설정 및 Springboot와 연동하기





Docker Compose

Docker Desktop for Mac을 사용하며(M3 MacOS)

Docker 환경을 구성하려 하기 때문에 arm64v8/redis 이미지를 사용하였습니다.



docker-compose.yml

version: '3'

services:
  redis-master-1:
    container_name: redis-master-1
    image: arm64v8/redis:latest
    restart: always
    volumes:
      - ./redis-master-1.conf:/etc/redis-master-1.conf
    command:
      redis-server /etc/redis-master-1.conf
    ports:
      - "7001:7001"
      - "7002:7002"
      - "7003:7003"
      - "7004:7004"
      - "7005:7005"
      - "7006:7006"

  redis-master-2:
    container_name: redis-master-2
    image: arm64v8/redis:latest
    network_mode: "service:redis-master-1"
    restart: always
    volumes:
      - ./redis-master-2.conf:/etc/redis-master-2.conf
    command:
      redis-server /etc/redis-master-2.conf

  redis-master-3:
    container_name: redis-master-3
    image: arm64v8/redis:latest
    network_mode: "service:redis-master-1"
    restart: always
    volumes:
      - ./redis-master-3.conf:/etc/redis-master-3.conf
    command:
      redis-server /etc/redis-master-3.conf

  redis-replica-1:
    container_name: redis-replica-1
    image: arm64v8/redis:latest
    network_mode: "service:redis-master-1"
    restart: always
    volumes:
      - ./redis-replica-1.conf:/etc/redis-replica-1.conf
    command:
      redis-server /etc/redis-replica-1.conf

  redis-replica-2:
    container_name: redis-replica-2
    image: arm64v8/redis:latest
    network_mode: "service:redis-master-1"
    restart: always
    volumes:
      - ./redis-replica-2.conf:/etc/redis-replica-2.conf
    command:
      redis-server /etc/redis-replica-2.conf

  redis-replica-3:
    container_name: redis-replica-3
    image: arm64v8/redis:latest
    network_mode: "service:redis-master-1"
    restart: always
    volumes:
      - ./redis-replica-3.conf:/etc/redis-replica-3.conf
    command:
      redis-server /etc/redis-replica-3.conf

  redis_cluster_entry:
    image: arm64v8/redis:latest
    network_mode: "service:redis-master-1"
    container_name: redis_cluster_entry
    command: redis-cli --cluster create 127.0.0.1:7001 127.0.0.1:7002 127.0.0.1:7003 127.0.0.1:7004 127.0.0.1:7005 127.0.0.1:7006 --cluster-yes -a {설정한 비밀번호}
    depends_on:
      - redis-master-1
      - redis-master-2
      - redis-master-3
      - redis-replica-1
      - redis-replica-2
      - redis-replica-3

위 docker-compose.yml의 내용을 요약해보자면 아래와 같습니다.

• Redis 클러스터는 Master와 Replica의 비율이 3:3으로 구성되어 있습니다.
• 이미지는 실리콘 맥 플랫폼을 지원하는 arm64v8/redis의 최신 버전을 사용하고 있습니다.
• 모든 노드가 같은 네트워크를 공유하도록 network_mode를 redis-master-1로 설정했습니다.







Redis Cluster Mode를 위한 config 파일 작성

아래 링크에서 Redis 버전에 맞춰 기본 양식의 config 파일을 다운로드할 수 있습니다.

해당 파일에서 필요한 값들을 수정해서 저장하면 됩니다.

Redis configuration



아래는 클러스터 모드를 구축하기 위해 추가한 config 파일 내용입니다.

port 부분은 master와 replica 각 노드에 맞는 port 번호로 conf 파일을 구성하면 됩니다.

비밀번호를 설정하려면 requirepass {비밀번호}를 추가해줍니다.

# IF YOU ARE SURE YOU WANT YOUR INSTANCE TO LISTEN TO ALL THE INTERFACES
# COMMENT OUT THE FOLLOWING LINE.
#
# You will also need to set a password unless you explicitly disable protected
# mode.
# ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
bind 0.0.0.0


# Accept connections on the specified port, default is 6379 (IANA #815344).
# If port 0 is specified Redis will not listen on a TCP socket.
port 7001


# AOF and RDB persistence can be enabled at the same time without problems.
# If the AOF is enabled on startup Redis will load the AOF, that is the file
# with the better durability guarantees.
#
# Note that changing this value in a config file of an existing database and
# restarting the server can lead to data loss. A conversion needs to be done
# by setting it via CONFIG command on a live server first.
#
# Please check https://redis.io/topics/persistence for more information.
appendonly yes


################################ REDIS CLUSTER  ###############################

# Normal Redis instances can't be part of a Redis Cluster; only nodes that are
# started as cluster nodes can. In order to start a Redis instance as a
# cluster node enable the cluster support uncommenting the following:
#
cluster-enabled yes

# Every cluster node has a cluster configuration file. This file is not
# intended to be edited by hand. It is created and updated by Redis nodes.
# Every Redis Cluster node requires a different cluster configuration file.
# Make sure that instances running in the same system do not have
# overlapping cluster configuration file names.
#
cluster-config-file nodes.conf

# Cluster node timeout is the amount of milliseconds a node must be unreachable
# for it to be considered in failure state.
# Most other internal time limits are a multiple of the node timeout.
#
cluster-node-timeout 3000





이제 앞서 작성한 docker-compose를 실행하게 되면

redis-cluster-entry에서 docker-compose.yml에 포함 되어 있는 아래와 같은 명령어를 통해 클러스터 구축하게 됩니다.

redis-cli --cluster create 127.0.0.1:7001 127.0.0.1:7002 127.0.0.1:7003 127.0.0.1:7004 127.0.0.1:7005 127.0.0.1:7006 --cluster-yes



혹시 앞의 redis-master-1.conf ~ redis-replica-3.conf 설정 단계에서

requirepass {비밀번호}와 같이 별도의 비밀번호를 설정하지 않았다면

위 docker-compose.yml에서 -a 옵션은 제거하면 됩니다.

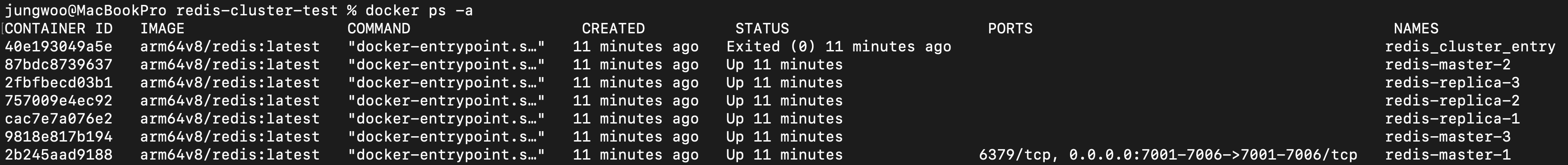

docker-compose up -d 명령어로 컨테이너를 실행하면 아래와 같이 잘 작동하는 것을 확인할 수 있습니다.







테스트

이제 실제로 데이터가 잘 삽입되는지 테스트를 해보도록 하겠습니다.

보편적인 터미널로 직접 명령어를 작성해서 테스트 하는 방법과

Medis를 통해서 좀 더 편하게 테스트 하는 방법이 있는데,

레디스 클러스터 모드가 처음이라 터미널에서 직접 해보니깐 좀 흥미로운 점이 있었어서 둘다 기록하려합니다.





터미널

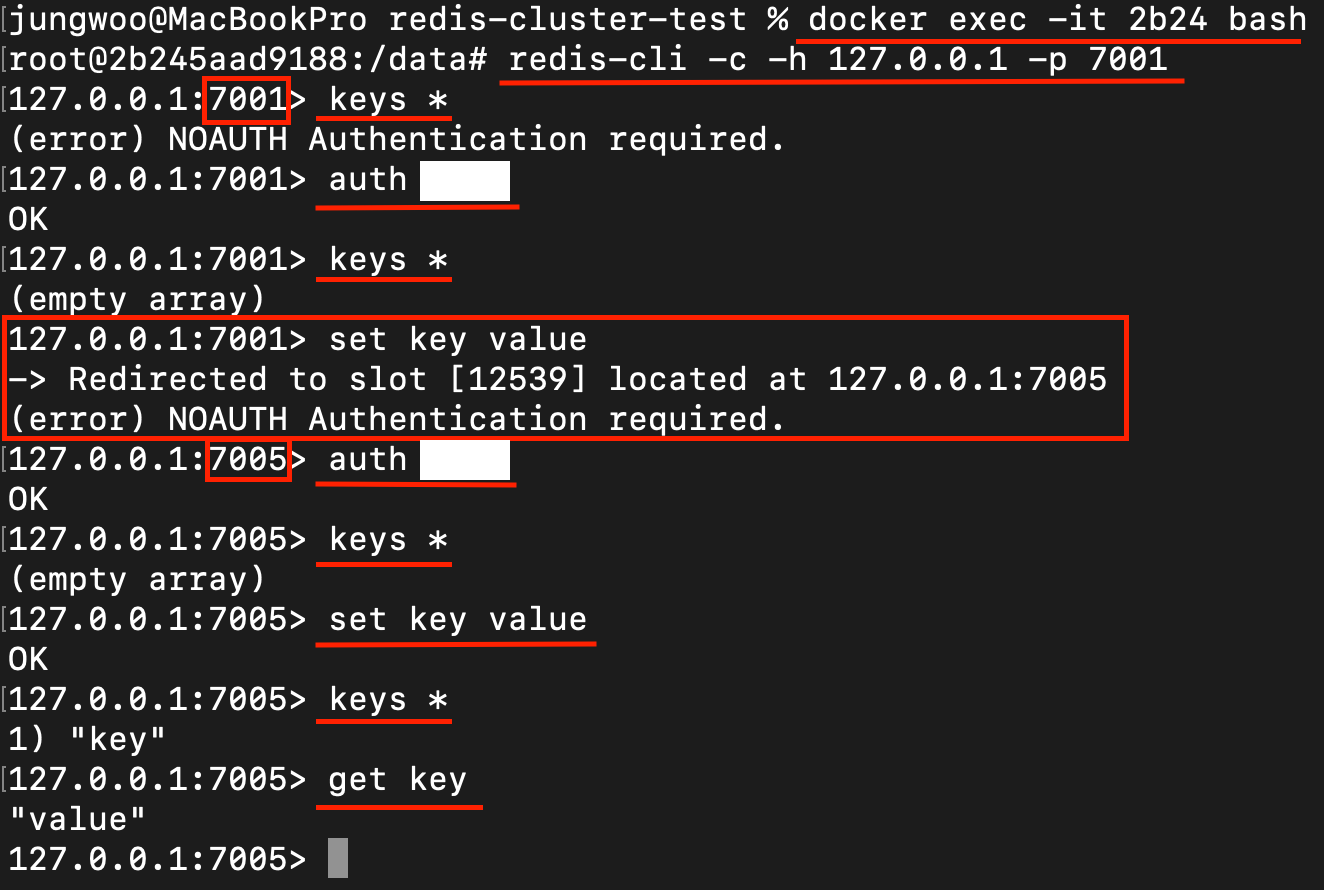

흥미로웠던 부분은 큰 네모 박스 부분이였습니다.

"Redirected to slot [12539] located at 127.0.0.1:7005"가 눈에 띄는데,



Redis 클러스터는 16,384개의 해시 슬롯으로 데이터를 분할합니다.

키가 특정 슬롯에 매핑되며 이 슬롯이 위치한 노드에서 명령어가 실행됩니다.

만약 클라이언트가 다른 노드에 연결되어 있다면(7001)

클러스터는 자동으로 올바른 노드로 리다이렉트하여 작업을 처리하게 되고,

해당 리다이렉션 과정이 "Redirected to slot [12539] located at 127.0.0.1:7005" 메시지로 나타나게 된 것입니다.





Medis

Medis GUI는 사용이 비교적 간단하고 직관적이라서 Redis를 관리하는 데 유용한 도구로,

위와 같이 터미널에서 복잡한 과정을 보다 쉽게 테스트 할 수 있습니다.

앱스토어에서 다운이 가능합니다.

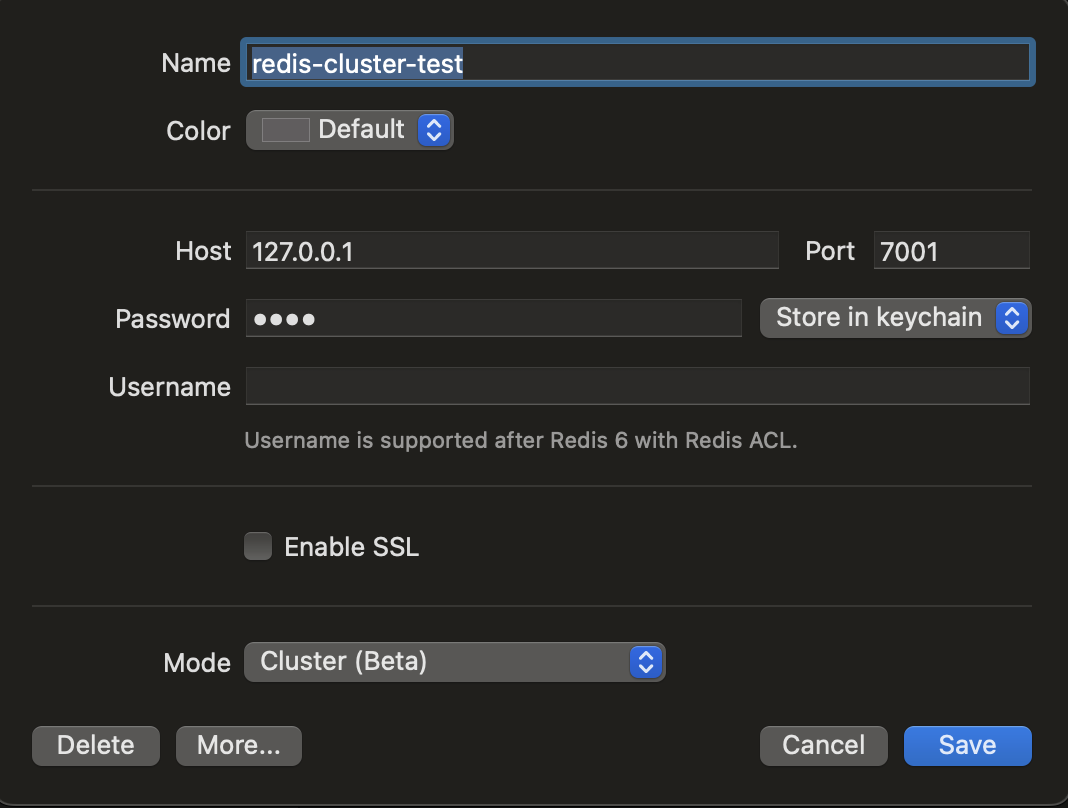

우선 위와 같이 host와 port를 설정해주시고, Mode는 Cluster로 설정하고 저장해줍니다.

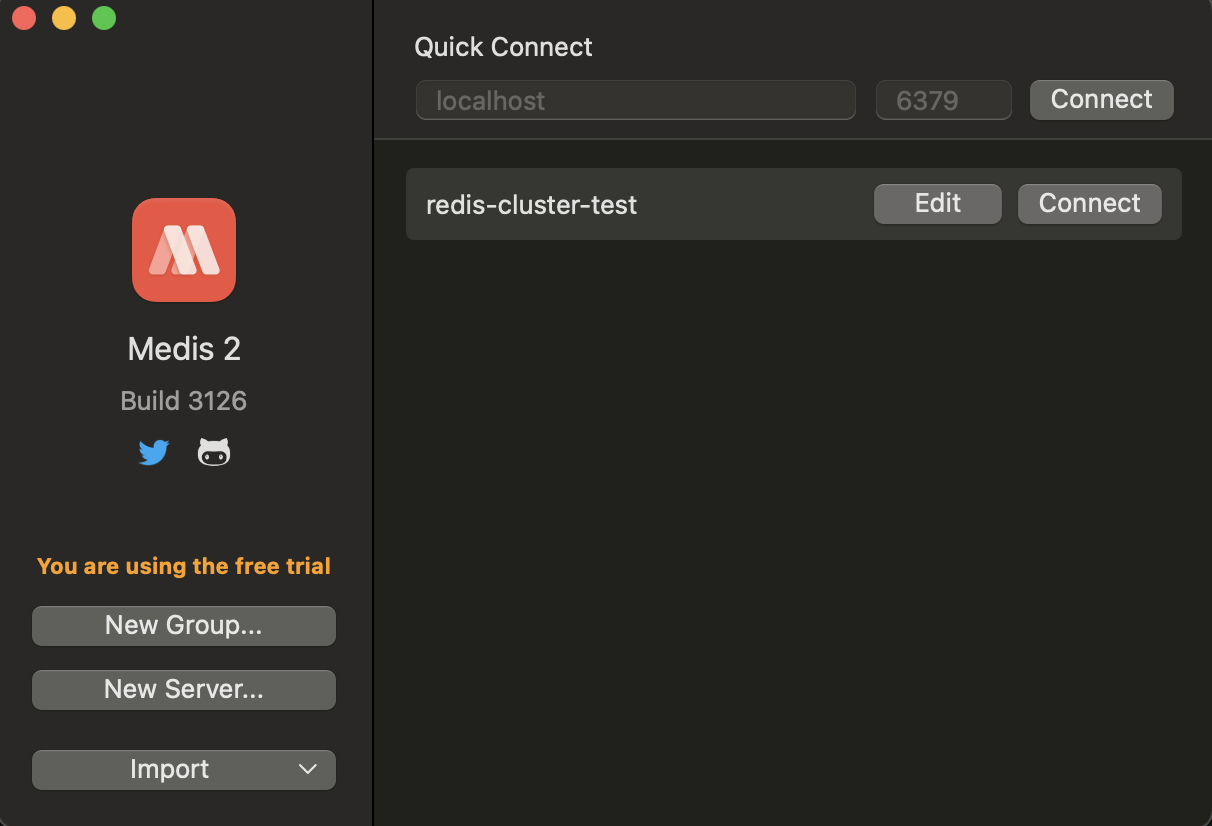

그리고 Connect를 클릭해줍니다.

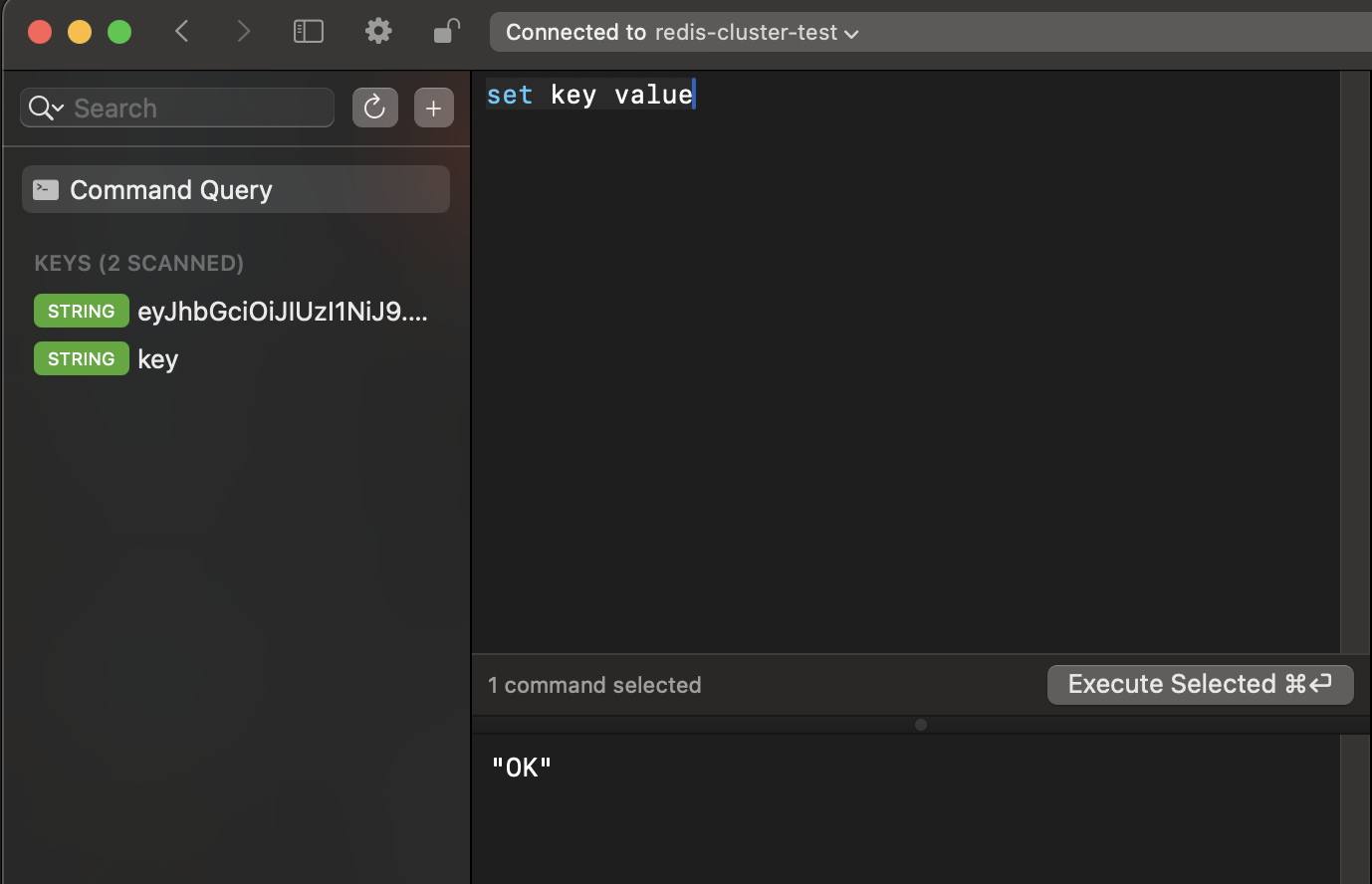

Command Query를 클릭해서 레디스 명령어를 입력하여 데이터가 잘 삽입되고 가져와지는지 테스트해줍니다.

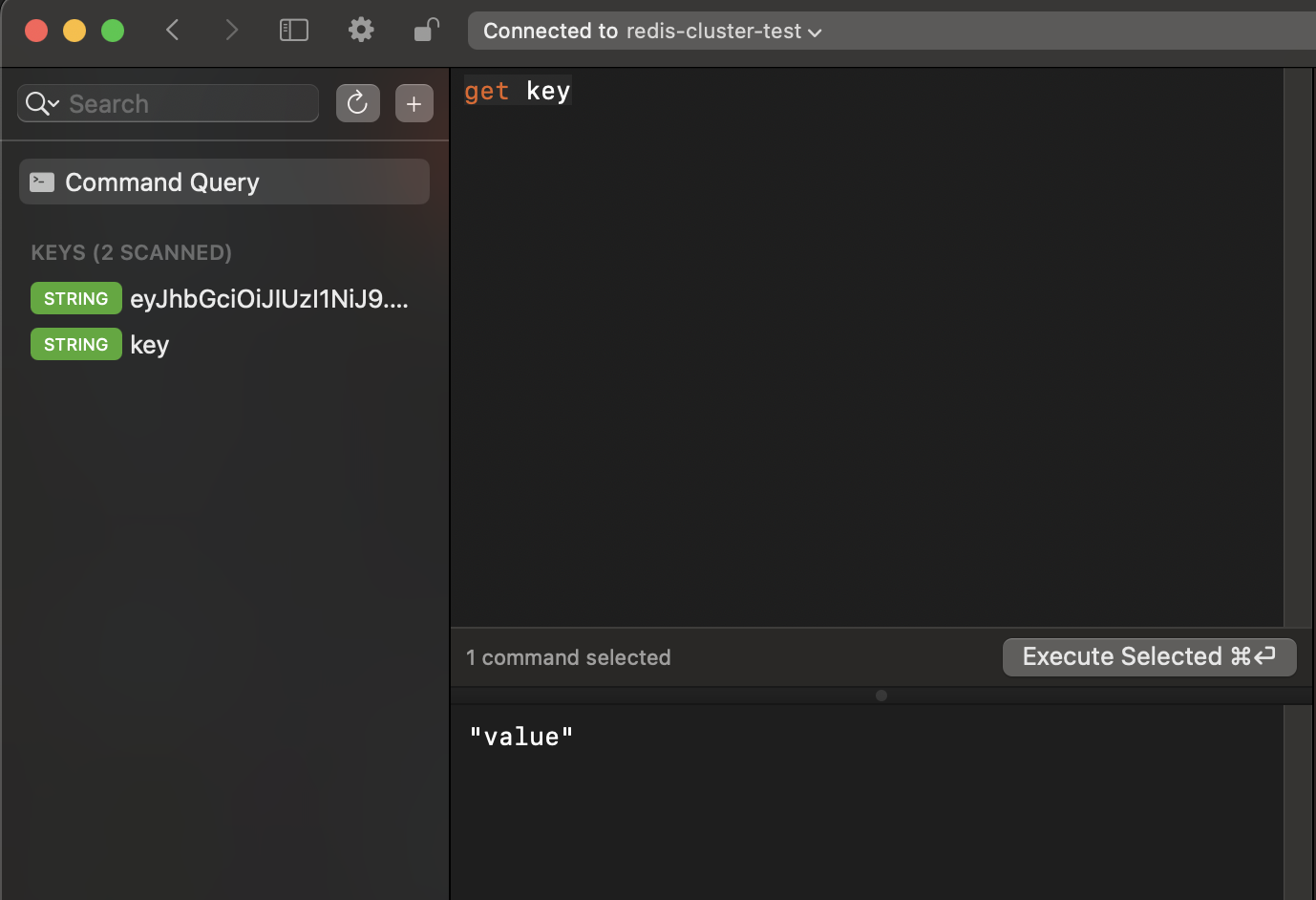

잘 가져오는 것을 확인할 수 있었습니다.







---





Spring Boot와 연동하기

이제 위에서 구성한 레디스 클러스터를 스프링부트와 연결해보도록 하겠습니다.



build.gradle

implementation 'org.springframework.boot:spring-boot-starter-data-redis'



application.yml

spring:
  data:
    redis:
      password: {설정한 비밀번호}
      cluster:
        nodes:
          127.0.0.1:7001,
          127.0.0.1:7002,
          127.0.0.1:7003,
          127.0.0.1:7004,
          127.0.0.1:7005,
          127.0.0.1:7006



RedisClusterConfig.java

@Configuration
@EnableCaching
public class RedisClusterConfig {

    @Value("${spring.data.redis.cluster.nodes}")
    private List<String> clusterNodes;

    @Value("${spring.data.redis.password}")
    private String password;

    @Bean
    public RedisConnectionFactory redisConnectionFactory() {
        List<RedisNode> redisNodes = clusterNodes.stream()
                .map(clusterNode -> new RedisNode(clusterNode.split(":")[0], Integer.parseInt(clusterNode.split(":")[1])))
                .toList();
        RedisClusterConfiguration clusterConfiguration = new RedisClusterConfiguration();
        clusterConfiguration.setClusterNodes(redisNodes);
        clusterConfiguration.setPassword(password);

        // Socket 옵션
        SocketOptions socketOptions = SocketOptions.builder()
                .connectTimeout(Duration.ofMillis(100L))
                .keepAlive(true)
                .build();

        // Cluster topology refresh 옵션
        ClusterTopologyRefreshOptions clusterTopologyRefreshOptions = ClusterTopologyRefreshOptions.builder()
                .dynamicRefreshSources(true)
                .enableAllAdaptiveRefreshTriggers()
                .enablePeriodicRefresh(Duration.ofMinutes(30L))
                .build();

        // Cluster Client 옵션
        ClientOptions clientOptions = ClusterClientOptions.builder()
                .topologyRefreshOptions(clusterTopologyRefreshOptions)
                .socketOptions(socketOptions)
                .build();

        // Lettuce Client 옵션
        LettuceClientConfiguration clientConfiguration = LettuceClientConfiguration.builder()
                .clientOptions(clientOptions)
                .commandTimeout(Duration.ofMillis(3000L))
                .build();

        return new LettuceConnectionFactory(clusterConfiguration, clientConfiguration);
    }

    @Bean
    public RedisTemplate<?, ?> redisTemplate() {
        RedisTemplate<byte[], byte[]> redisTemplate = new RedisTemplate<>();
        redisTemplate.setKeySerializer(new StringRedisSerializer());
        redisTemplate.setValueSerializer(new StringRedisSerializer());
        redisTemplate.setHashKeySerializer(new StringRedisSerializer());
        redisTemplate.setHashValueSerializer(new StringRedisSerializer());
        redisTemplate.setConnectionFactory(redisConnectionFactory());
        return redisTemplate;
    }

}

위에 작성한 코드는 Spring Boot 애플리케이션이 Redis 클러스터와 통신하기 위해 필요한 설정을 정의한 코드입니다.

클러스터 노드 정보, 소켓 및 클라이언트 옵션, 클러스터 토폴로지 갱신 방법 등을 포함하였습니다.

또한, 애플리케이션이 Redis와 데이터를 주고받을 때 사용할 RedisTemplate 빈도 정의하였습니다.





보다 자세한 내용은 아래 블로그를 참고해주세요!

Spring Boot에 Redis Cluster 적용기 (w. lettuce, redisson)







다음에는 AWS Elasticache를 통해 클러스터 모드 적용을 했던 내용을 기록하고자합니다.
